1 : 安裝6路 LED模組
如圖所示，擴展板右下角留有的6路白色LED接口，接口型號是 XH2.54 mm 的2Pin插座，支持杜邦線，也支持型號一致的插頭。每一個插座中，有一個引腳聯通了擴展板板載的LM2596s-5.0A 芯片5V的輸出端，另外一個引腳則聯通Arduino開發板的數字接口，其引腳ID如上圖中所示。（25、23、31......）
2 ：LED燈的安裝位置和含義
D一排左測D一：車頭右側 LED 燈電源孔位；
D一排左側D二：車尾右側 LED 燈電源孔位；
D二排左側D一：車頭前大燈 LED 燈排電源孔位；（僅適合阿克曼）
D二排左側D二：車位剎車燈 LED 燈排電源孔位；（僅適合阿克曼）
D二排左側第三：車頭左側 LED 燈電源孔位；
D二排左側第四：車位左側 LED 燈電源孔位；
3 : LED燈閃爍方式的設計
打開 sensors.h 文件，在超聲波程序的下方，有寫關于LED燈組的點亮方式，其中自定義了幾種LED閃爍的方式，并用枚舉方式定義了它們的名字，如下所示：
然后，其剩下的就是每一種枚舉類型的點燈代碼。
4 ：點燈模組的模式選擇，打開 RobotPIDDriver_a4950T_RC.h 文件，找到 loop() 內部的如下部分代碼：
該部分代碼，說明了LED閃爍狀態的切換方式，其切換的依據是依靠左右輪執行的速度差來決定的。如：
V左輪 < V右輪 ，即進入左轉向燈狀態；
V左輪 > V右輪 ，即進入右轉向燈狀態；
V左輪 > 0 ， V右輪 > 0 ，前大燈開啟；（僅適合阿克曼）
V左輪 <= 0 ， V右輪 <= 0 ，剎車燈開啟；（僅適合阿克曼）

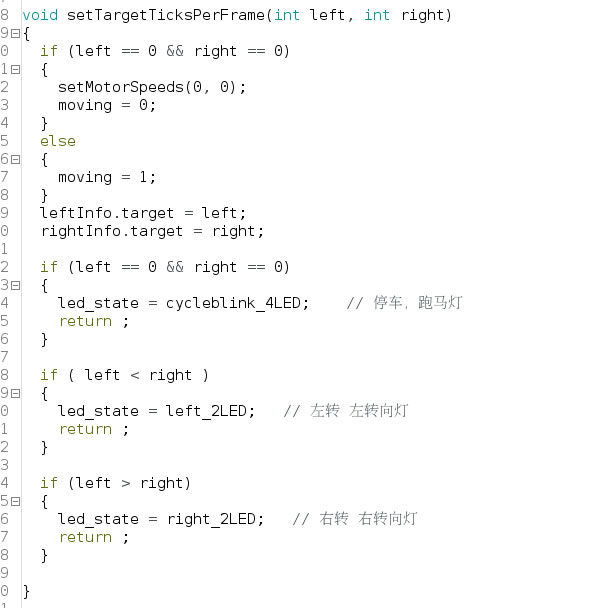

代碼截圖如下：
到這里，你應該已經調試完畢ROS底盤的Arduino端
底盤機器人小車3D數模設計圖紙Solidworks,機器人底盤設計圖紙鏈接：https://pan.baidu.com/s/1EiO1ufVPU04hU1MpzNNlcw 提取碼：ynai
